溫控儀在加熱設備控溫設備領域應用比較廣泛，也是電工基礎中常見的控制元器件，那么溫控儀控溫原理是什么呢？怎么接線呢？
溫控儀是調控一體化智能溫度控制儀表，它采用了全數字化集成設計，具有溫度曲線可編程或定點恒溫控制、多重PID調節、輸出功率限幅曲線編程、手動/自動切換、軟啟動、報警開關量輸出、實時數據查詢、與計算機通訊等功能，將數顯溫度儀表和ZK晶閘管電壓調整器合二為一，集溫度測量、調節、驅動于一體，儀表直接輸出晶閘管觸發信號，可驅動各類晶閘管負載。
1、溫控儀的控制原理
PID智能溫控儀在控溫線路中，溫控器獲取溫度探頭給予的溫度信號，在將要到達設定溫度的時候采用脈沖式控溫，所以控溫非常精準，內部可以設置加熱特性，比如P（比例帶）I（積分動作）D（微分動作），這就是PID控制儀表的工作特性。

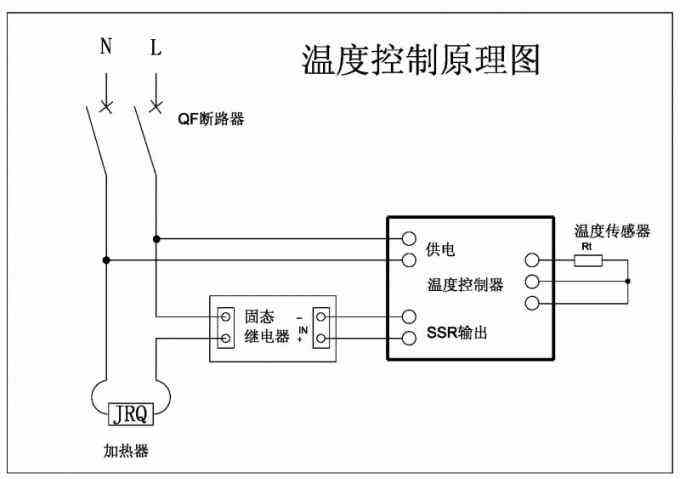

2、溫控儀的控制原理圖
下圖就是溫控儀的控制原理圖，從圖中我們可以看到比較經典的控制方式，電源進入溫控儀，溫控儀外接溫度傳感器，不加輸出的話，是可以當做溫度顯示器來使用的，增加固態輸出，從溫控儀輸出電流信號給固態繼電器，固態繼電器來控制后端電源通斷，繼而控制加熱器加熱。

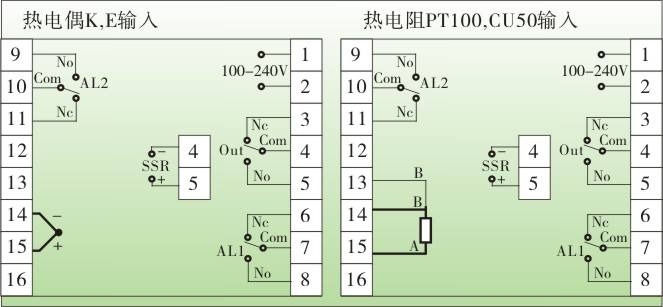

有了控制原理圖，我們就可以進行接線，在溫控儀的背面會帶有接線圖，我們以這款溫控儀為例：
其中1-2端為電源線，輸入范圍100-240V，一般使用的是220V；
3-5端為輸出端，4-5端SSR固態繼電器信號輸出端，直接接入固態繼電器，有正負之分，也可以接入交流接觸器，使用N0/NC進行連接線圈，前提是要借電源經過4號端子；
6-8端為輸出報警端，一般是低限報警，就是實際溫度低于設定溫度，也有NC、NO之分，注意連接方式；
9-11端為輸出報警端，一般是高限報警，就是實際溫度高于設定溫度，也有NC、NO之分，注意連接方式；
13-15為溫度傳感器接入端，溫度傳感器有電偶式、電阻式之分，接線圖如圖，在選擇溫度傳感器類型的時候一定要核對是否適用該款溫控儀。

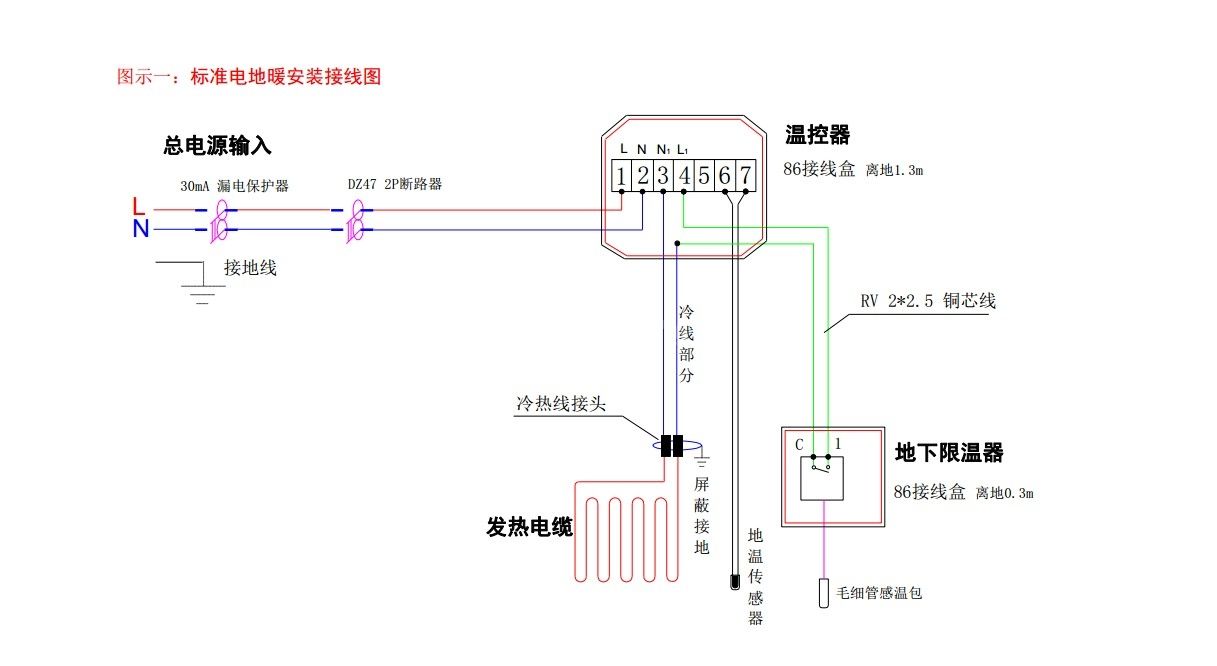

有了接線圖，我們就可以把溫控儀應用到實際電路中去了，下圖就是一個很好的案列，家庭供暖的接線圖，供大家參考。
